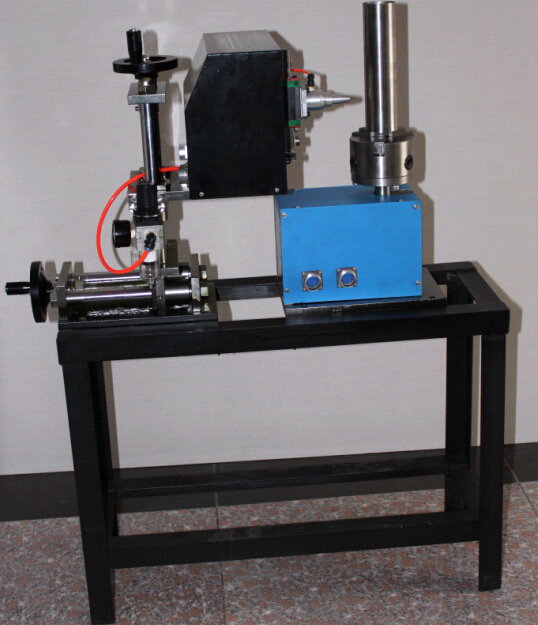

SD-560 （非標機訂做）

臥式旋轉氣動打標機
適合在重量重，直徑大的圓柱形產品上打印，可打印出廠編號商標等（如法蘭盤），是生產法蘭等企業打標的理想設備。該打標機采用進口部件組裝而成，質量穩定，打印精度高，可做深度的性標記。

臥式旋轉氣動打標機適用于
各種銅、鋁、不銹鋼銘牌打標，汽車零部件打標,五金零部件打標。點陣防偽打標，鑄件深度打標，齒輪、鋸片、閥門、塑料、刻度、硬質合金等產品打標，鋼管件圓周打標，錐形打標。

客戶服務熱線
400-650-2818
郵箱：shanda8888@126.com
傳真：010-87701234
個性定制 免費打樣
產品細節圖展示

QQ截圖20160415141104

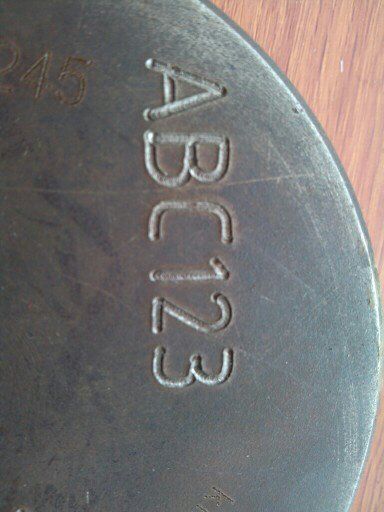

打標樣品展示

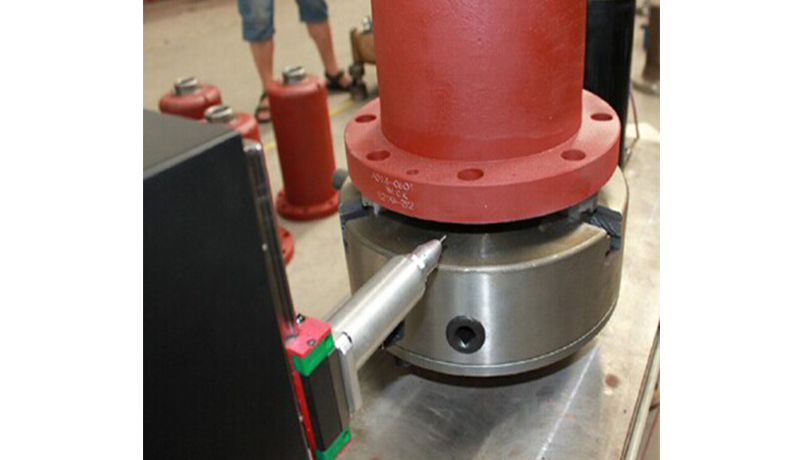

  • 閥門打標
  • 氣動樣品04
產品介紹
         臥式旋轉氣動打標機標記清晰，耐高溫，耐腐蝕，打標深度可調，線條粗細可調，通過電腦設計打印，任何數字、字母、漢字、符號、圖形都可直接打印輸出。

    臥式氣動打標機構造

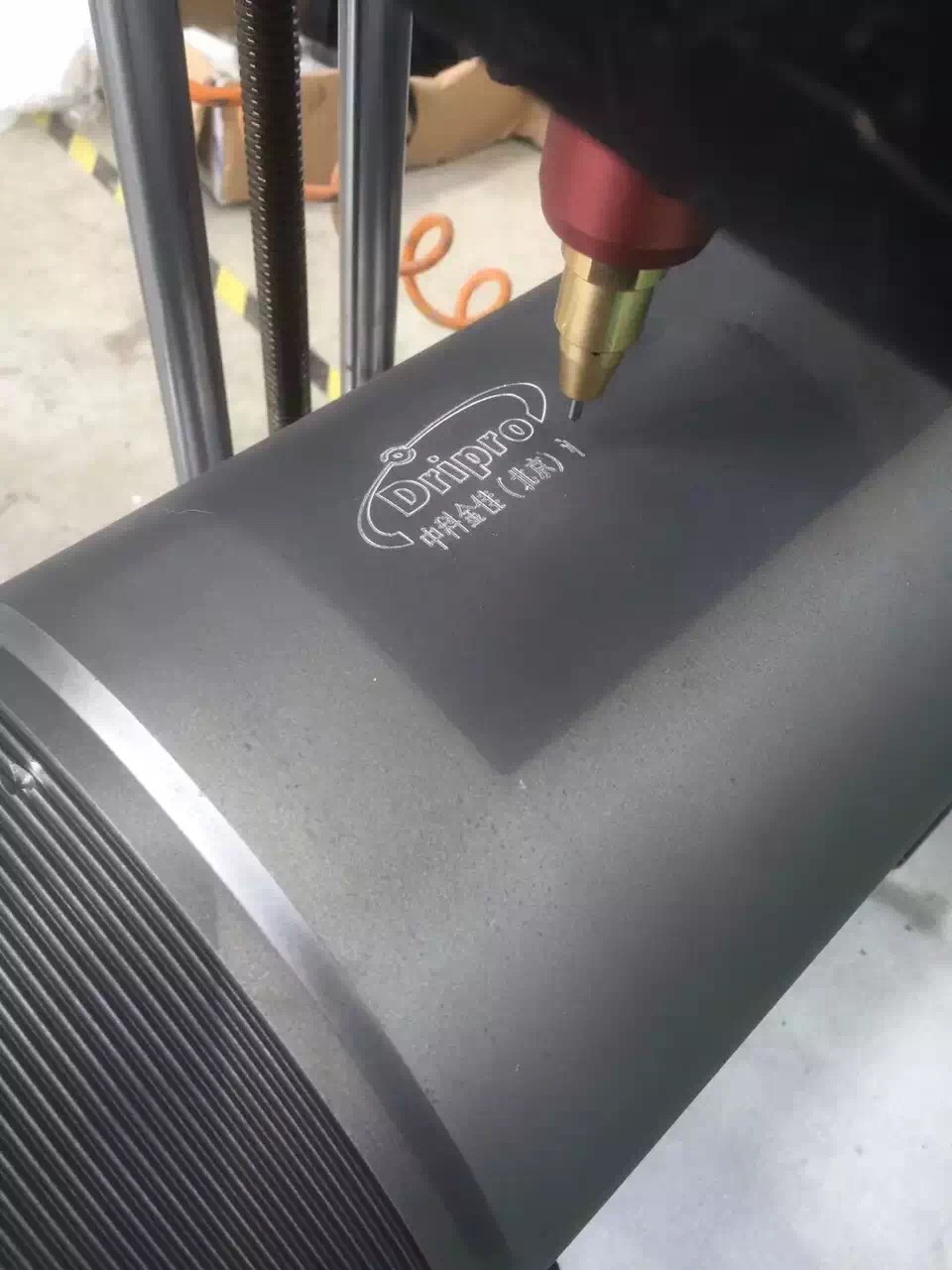

    臥式轉氣動打標機是在平面氣動打標機的基礎上單獨加旋轉工裝，即可實現圓軸面打標，旋轉夾具可帶動工件360°同步旋轉，精度高，標記清晰。我公司可以根據客戶需求定做各種打標工裝：標牌工裝，旋轉工裝，臺鉗夾具，氣缸帶動工裝等。
應用范圍
序號 配件名稱 數量
1 直線導軌（臺灣上銀HWIN） X2
2 美國MAC 電磁閥 X1
3 和利時驅動器 X2
4 四海電機 X2
5 打標頭（北京珊達） X1
6 控制器（北京珊達） X1
7 19針連線 X1
8 軟件光盤（北京珊達） X1
9 AirTac兩聯件 X1
10 打標針 X1
11 25針數據線 X1
12 說明書（北京珊達） X1
13 保修卡及合格證 X1
14 電源線 X1
15 伏龍同步帶 X2


技術參數
打印速度 6-8個字符/秒（2號字符）或直線：80mm/秒 打印針沖擊頻率、硬度  300次/秒、硬度：HRC92
打印深度 0.012-0.3mm（視材質硬度而定） 壓縮空氣 0.3-0.6Mpa
打印工件硬度 ＜HRC60 溫度  0℃~+55℃
最小字符 1mm 濕度 相對濕度＜90%
運動定位精度 0.04mm 功耗 ＜400W
重復打印精度 0.04mm、可打印1mm字符 電源 AC220V±10%50HZ
打印范圍 平面：140X80mm 可定制滿足其它打印情況的打標機  整機重量 ＜60kg
