YLP-SD20Z手持臺式組合機

 光纖激光打標機的特點
1  使用壽命長 光束質量高
    光纖打標機的光纖激光器,壽命長,性能優越。
光束質量高,為基模(TEM00)輸出,聚焦光斑直徑不到20um。發散角是半導體泵浦激光器的1/4。單線條更細,特別適用于精細、精密打標。
2  節能
體積小,耗電量小,整機耗電不到500W;內置風冷冷卻方式,拋棄了笨重的水冷機組,占地面積更小,安3  電光效率高
電光轉換效率高,簡單易用,無須光學調整或維護,結構緊湊,系統集成度高,故障少。
4  免維護功能
無需進行任何維護,使用壽命長,適用于惡劣環境工作。
5  加工速度快
6  應用領域大
光纖激光器均配了光隔離器,有效屏蔽反射光,可以在金、銀、銅、鋁、硅等高亮面高反射材料上進行操作,不需要偏離場鏡正中心,大大拓寬了應用領域。
7  軟件功能強大
打標軟件功能強大,可兼容Coreldraw、AutoCAD等軟件的文件;支持PLT、PCX、DXF、BMP等,可直接使用SHX、TTF字庫;支持自動編碼、打印序列號、批號、日期、條形碼、二維碼、自動跳號等,USB接口輸出控制。
8  增益介質的表面積/體積比大
  光纖激光器采用光纖做增益介質,具有很大的表面積/體積比,這使其具有非常好的散熱性能,因此,即使高功率的光纖激光器,增益介質也不會受到熱損害,一般 無需對增益介質采取特別的散熱措施,而其他種類的激光器,增益介質的散熱問題是需要重點考慮的 ,因此,該特點是光纖激光器所具有的。


客戶服務熱線
400-650-2818
郵箱:shanda8888@126.com
傳真:010-87701234
個性定制 免費打樣

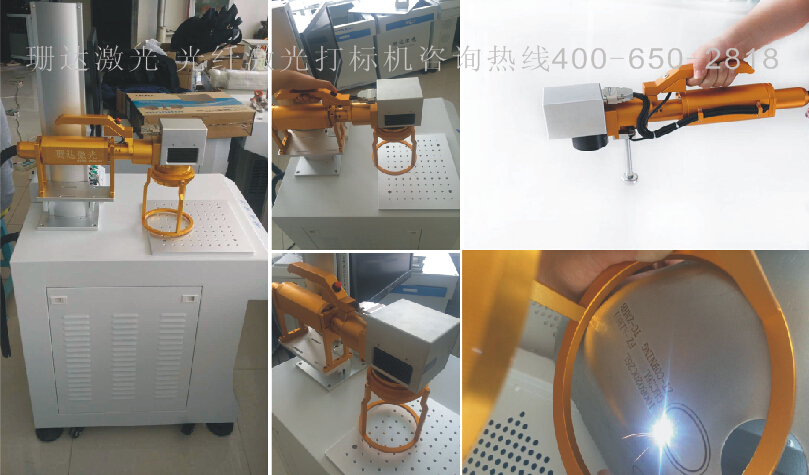

產品細節圖展示

手持臺式組合機

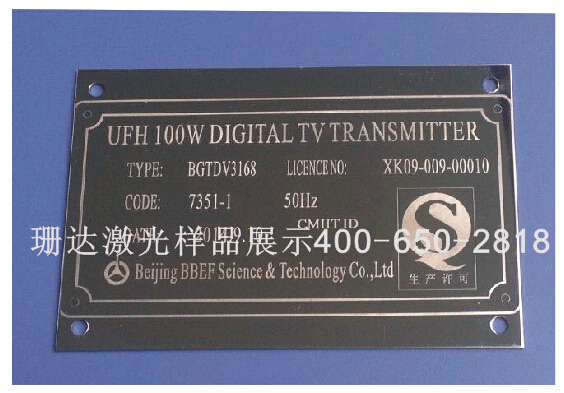

打標樣品展示
  • QQ截圖20160428125303
  • QQ截圖20160428125354
  • QQ截圖20160428125418
  • QQ截圖20160428125440
  • QQ截圖20160428125459
  • QQ截圖20160428131711
產品介紹
光纖激光打標機簡介:
    激光打標機是采用光纖激光器輸出激光,再經高掃描振鏡系統實現在各種物質表面打印上的標記。光纖打標電光轉換效率高達30%以上。
激光打標機的效應主要是:
1、通過激光光能對目標物質表層的蒸發而露出物質深層;
2、通過激光光能導致表層物質的化學物理變化而"刻"出所需圖案文字;
3、通過激光光能燒掉部分物質,從而顯出所需刻蝕的圖案、文字。
光纖激光打標機主要由:光纖激光器、振鏡(打標頭)、軟件控制板卡、機箱機柜、放工件的水平臺等組成。
工作原理
    利用光纖激光器產生激光并用光纖導出激光然后配合光學高速掃描振鏡進行工件標記的,其核心部件為光纖激光器。
光纖激光器采用摻稀土元素的光纖作為增益介質。由于光纖激光器中光纖纖芯很細,在泵浦光的作用下光纖內極易形成高功率密度,造成激光工作物質的激光能級“粒子數反轉”。因此,當適當加入正反饋回路構成諧振腔便可形成激光振蕩。另外由于光纖基質具有很寬的熒光譜,因此,光纖激光器一般都做成可調諧的,在打標時可以標記出幾種顏色(對應材質)。

應用范圍
主控箱 1臺 SD-ZK001 珊達激光
光纖激光器(包括激光電源,激光器,擴束鏡) 1套 P0020I-脈沖激光器 銳科(可選配進口IPG)
高速振鏡/標配振鏡 1套 YAG-SL-10-D 進口電機
聚焦鏡(場鏡) 1個 F-110mm RONAR-SMITH
電腦 1臺 工控電腦 珊達激光
控制軟件(正版) 1套 EZCAD 金橙子
控制板卡(正版) 1件 USB 金橙子
 機柜 1套 手持+臺式組合機柜

技術參數
光束質量  Beam quality M2:1.5 (TEM00模)
平均輸出功率  Average output power 20w , 30w  (可選)
最大打標線速度  The maximum marking speed 12000mm/s
激光波長  Laser wavelength 1064nm
打標范圍 Marking range 110mm×110mm(175 mm×175mm)
激光重復頻率 Laser repetition rate 20KHz-80KHz
功率調整范圍  Power adjustment range 5%-100%
最小字符 Minimum character 0.2mmX0.2mm
標刻深度
Marking depth
0.01-0.2mm(視材質而定)
(depending on the material)
最小線寬 Minimum line width 0.016mm
整機耗電功率
Power consumption of the whole machine
≤500w
冷卻系統  Cooling system 風冷  Air cooling
控制接口  control interface USB
連續工作時間 Continuous working time 24h
設備工作環境
 Equipment working environment
干凈無灰塵或灰塵較少
Clean and free of dust or dust.
電源要求  Power requirements AC220V/50HZ/2A
